Hydro-Mix XT

Установка заподлицо в смесителях и винтовых конвейерах

Измерение:

  • Влажность
  • Температура окружающей среды

Стандартные материалы:

  • Корм для животных
  • Зерно
  • Биомасса
  • Органический материал
  • Сельскохозяйственное сырье

Уникальные ключевые особенности:

  • Компактный, с корпусом из нержавеющей стали и керамической лицевой панелью.
  • Несколько режимов измерения на выбор для оптимальной работы датчика.
  • Для утопленного монтажа в нижней части смесителей, трубопроводов или конвейеров.

Система трубопроводов

  • Установка в канал или желоб большего размера, чтобы обеспечить постоянный поток сырья для измерения.

Шнековый конвейер

  • Установка по ходу лопасти вверх под углом 30° к вертикальной оси.

Одно-/двухвальный смеситель

  • Расположение на торцевой стенке смесителя под углом 30° к вертикальной оси.
  • 5010 Комплект плиты крепления HMXT (плита крепления, болты и уплотнительное кольцо), под заказ

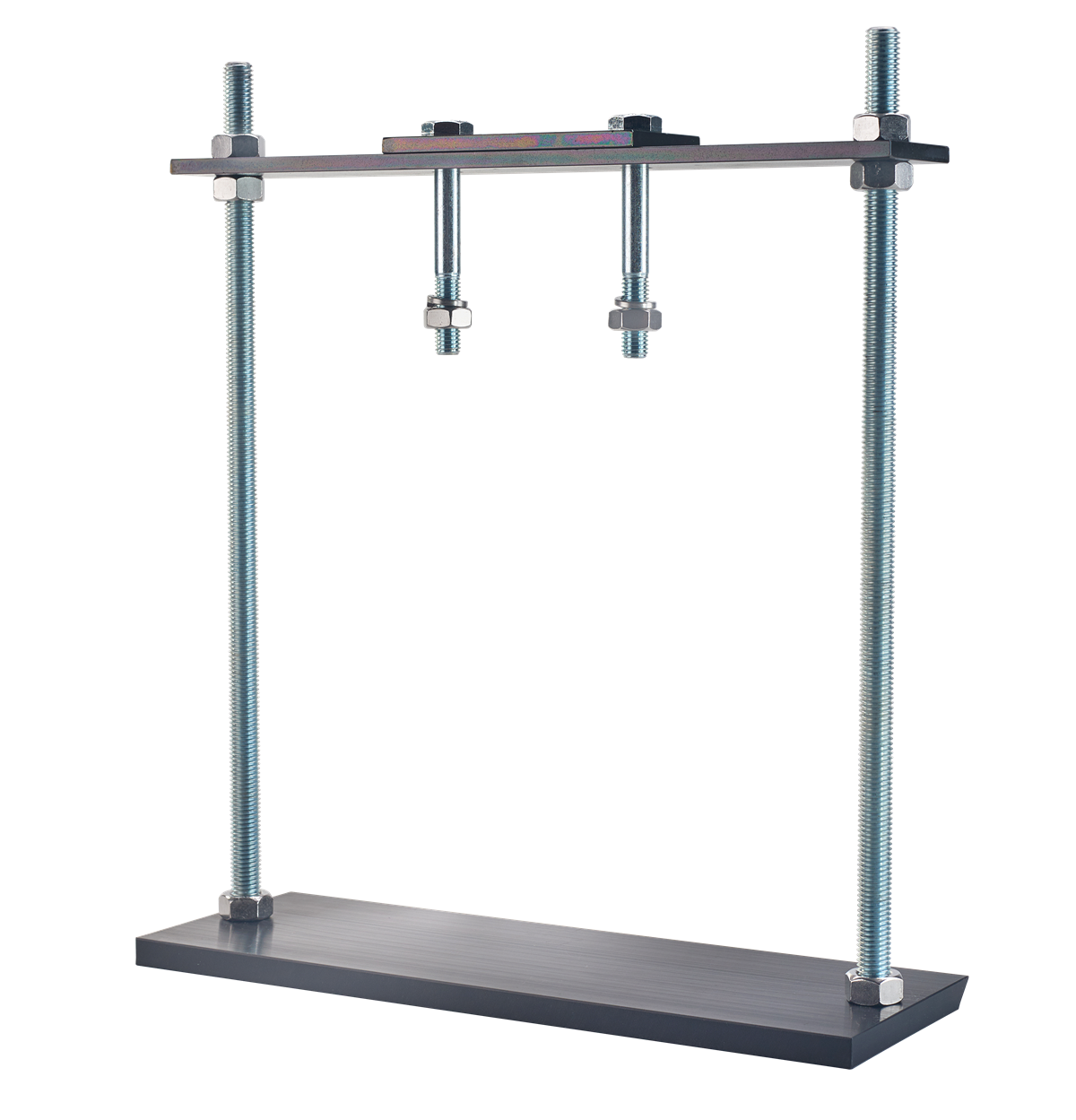

  • 5125 Пластина Hydro-Skid для равномерного распределения потока материала на ленте конвейера
  • DSV02 – HMXT для вертикальной системы трубопроводов
  • DSA02 – HMXT для угловой системы трубопроводов
  • HSXT01 Стационарно установленная пластина Hydro-Skid для монтажа HMXT на ленточном конвейере над материалом
  • 5015 Плита крепления HMXT
  • 5020 Уплотнительное кольцо HMXT
  • 5025 Болты плиты крепления HMXT
  • 5030 Пробка-заглушка HMXT для создания уплотнения при снятии HMXT

Цифровая технология
Цифровая технология обеспечивает точное линейное измерение влажности.

Усовершенствованная цифровая обработка сигнала
Чтобы сократить до минимума воздействие помех на измеренный сигнал, отклик датчика можно дистанционно отрегулировать с помощью программного обеспечения Hydro-Com. Усовершенствованная цифровая обработка сигнала обеспечивает чистый сигнал при быстром отклике.

Режимы измерения
Возможность выбирать режимы измерения позволяет оптимизировать эффективность датчика для различных областей применения и типов материалов (за исключением Hydro-Probe).

Измерения с полной компенсацией температурных воздействий
В датчике предусмотрена внутренняя регулировка для компенсации механических изменений, обусловленных колебаниями температуры.

Удобство сопряжения
Чтобы обеспечить удобное подключение к системе управления, предусмотрены два аналоговых выхода, цифровой интерфейс RS485 и настраиваемые цифровые входы/выходы. Включает Modbus.

Быстрое измерение
Выполняя измерения 25 раз в секунду, датчик непрерывно обнаруживает изменения влажности материалов в течение всего процесса обработки.

Измерение температуры
На выход выдается значение температуры материала.

Точность измерений
Все измерения можно откалибровать с точностью 0,2 % для заполнителей (0,1 % в смесителе) и 0,5 % для других материалов.

Конфигурация датчика
Датчики могут настраиваться дистанционно с помощью диагностического программного обеспечения Hydro-Com или  Hydro-View/Hydro-Hub. Имеется доступ ко всем показаниям и параметрам датчика, включая тип выходного сигнала и характеристики фильтрации.

Калибровка
Возможна внутренняя калибровка датчика с помощью программного обеспечения Hydro-Com. Линейный выход также можно откалибровать в системе управления или дистанционно с помощью интерфейсов Hydro-View/Hydro-Hub компании Hydronix.

Умеренные требования к электропитанию
Для датчика требуется источник питания 15–30 В постоянного тока. Один источник может обеспечить питание нескольких датчиков.

Modbus для системы управления
Подключение входов/выходов
Рекомендуемая кабельная разводка на объекте:
  • Экранированный кабель, содержащий 6 витых пар (всего 12 проводников) с проводниками калибра 22 AWG (Американский калибр проводов) площадью 0,35 мм²
  • Экран: оплетка с покрытием не менее 65 % плюс фольга из алюминия/полиэстера
  • Рекомендуемые типы кабелей: Belden 8306, Alpha 6373
  • Максимальная длина кабеля: 100 м, отдельно от силовых кабелей мощного оборудования
